成型设备流量监测方案：7个关键监测点及选型建议

过去，成型设备上的流量监测主要用于少数特殊工艺。而近年来，越来越多的设备制造商开始将流量传感器作为标准配置，应用于模具冷却、液压系统、温控系统等关键位置。

一方面，设备制造商希望提升设备可靠性，减少售后维护，提高产品竞争力；另一方面，生产现场也希望能够尽早发现异常，避免因冷却不足、循环异常或供液故障导致设备停机和产品报废。相比等到产品出现不良、设备报警或停机后再排查原因，通过持续监测流量数据，可以更早发现设备运行状态的变化，让维护方式从"事后处理"逐步转向"提前预警"。

那么，在成型设备中，哪些位置最值得进行流量监测？

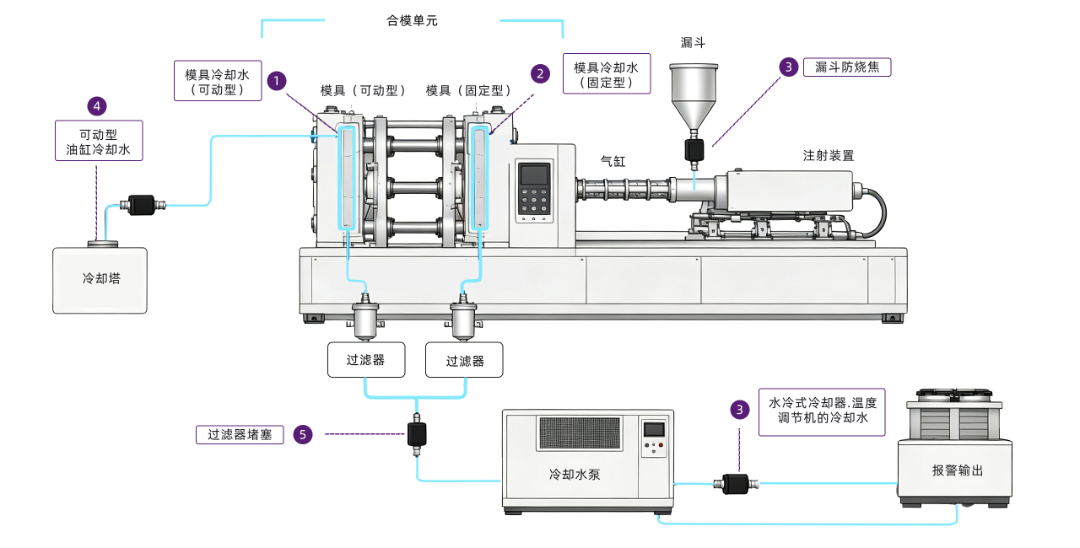

成型设备中哪些位置需要流量监测？

成型设备中，不同液体回路承担着冷却、温控、润滑等不同功能。当这些回路出现供液不足、堵塞或循环异常时，流量通常会率先发生变化，因此可作为设备状态监测的重要指标。

目的：保证产品品质稳定

监测冷却回路是否正常工作，及时发现堵塞、供水不足等问题，避免产品毛边、烧焦及尺寸异常。

目的：防止局部过热

避免因冷却水不足导致加热器附近温度过高，引起材料熔化或烧焦，减少设备停机时间。

目的：维持设备稳定运行

监测油冷却回路流量，防止油温升高影响系统压力和锁模稳定性。

目的：保证温控效果

确保循环介质流量稳定，提高模温控制精度。

目的：快速定位异常

监测总供水及各支路流量，快速判断供水不足、支路堵塞及流量分配不均等问题。

目的：预防性维护

根据流量变化判断过滤器堵塞趋势，提前安排清洗或更换。

目的：保障整条产线稳定运行

实时掌握供水状态，为多台设备提供稳定冷却能力。

如何选择合适的流量监测方案？

成型设备的不同液体回路在管径尺寸、管路材质、流量范围、液体类型、安装空间及加装方式上存在较大差异，因此流量监测方案也有所不同。

迅音科技提供接入式、夹持式及卫生级等多种超声波流量传感器，可满足从微小流量到大流量、从新设备配套到既有设备改造等不同应用需求。

相较于采用叶轮、涡轮等机械结构的流量计，超声波流量传感器内部无活动部件，不会因长期运行产生机械磨损，适合连续在线监测；同时压力损失较小，对冷却回路影响更低。对于需要长期稳定运行的成型设备而言，可减少因传感器自身磨损带来的维护工作量。

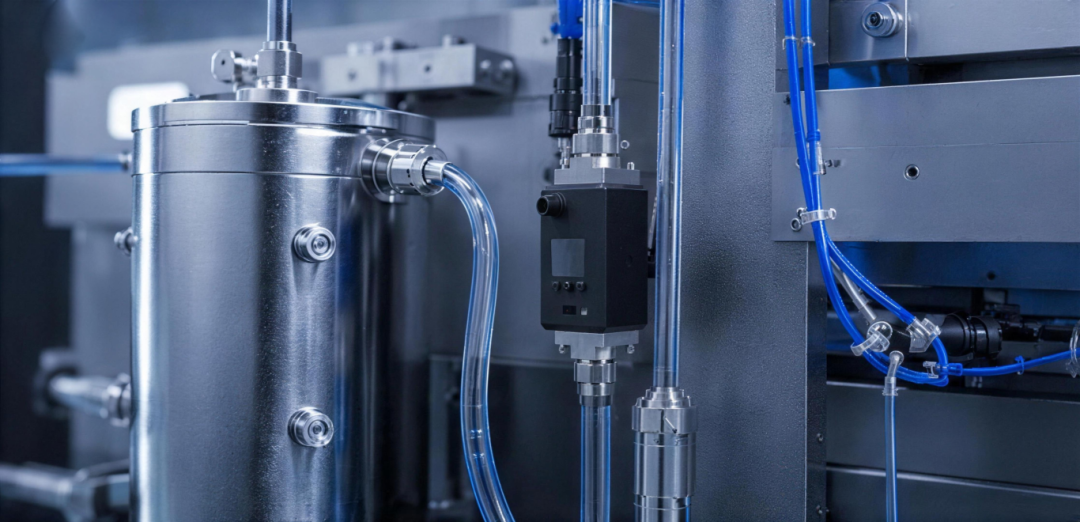

适用于润滑系统、精密供液、实验设备等需要测量微小流量的场景。

推荐产品：TGU 系列

· 接入式U 型管路设计

· 流量范围：0.001～3 L/min

· 适用于微小流量、高分辨率测量

（迅音科技-TGU系列超声波流量计）

适用于模具冷却、模温机循环、液压冷却、过滤器监测等成型设备中最常见的流量监测场景。

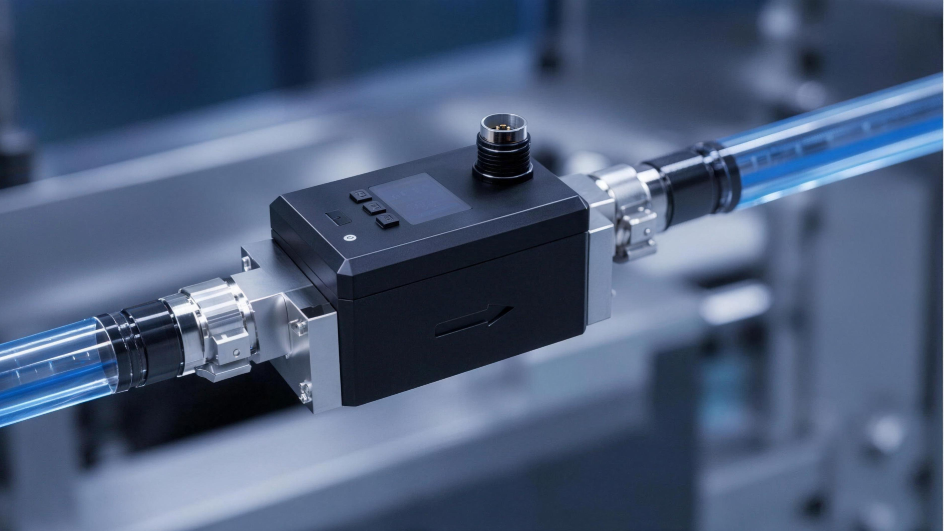

推荐产品：TPK / TPD 系列

· 接入式圆直管路设计

· 流量范围：0.006～250 L/min

· 适用于大多数成型设备冷却及循环系统

适用于中央供水、大口径主管路、腐蚀性液体及需要卫生级接口的应用场景。

推荐产品：TAD 系列

· 接入式圆直管路设计

· 支持 DN4～DN100 管径

· 最大流量 500 L/min

· 可选 Tri-Clamp 卫生级接口

·  全不锈钢材质

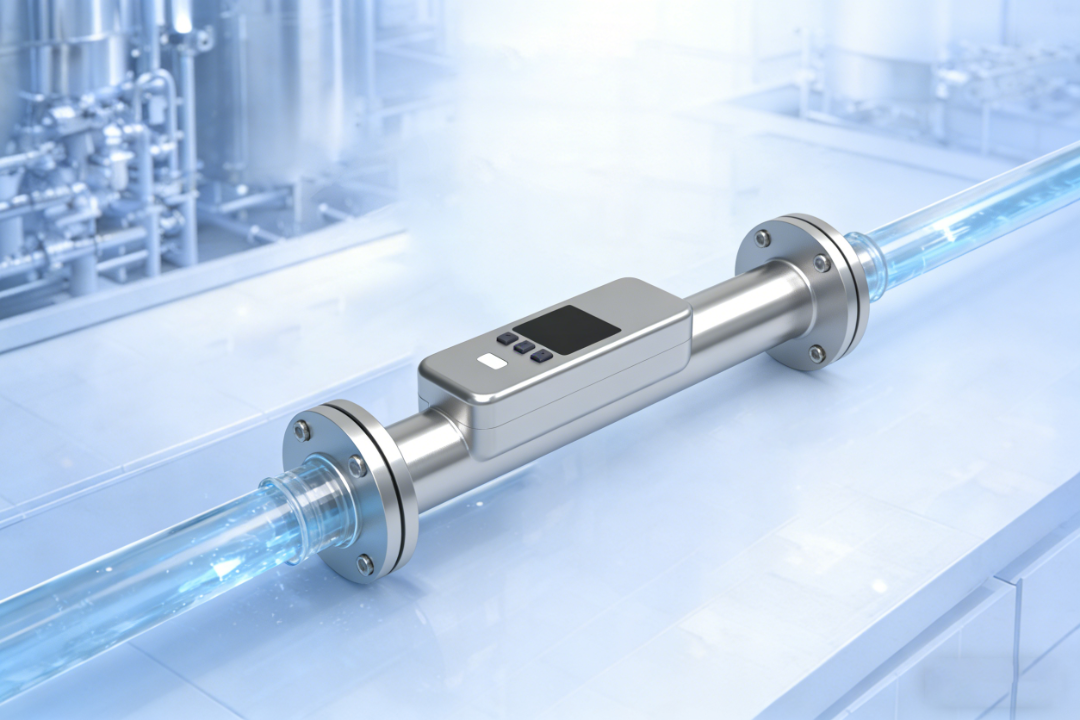

（迅音科技-TAD系列超声波流量计）

对于已经投入使用的设备，或者无法停机切割管路的应用，可采用非接触安装方式。

推荐产品：CPD 系列

· 夹持式非接触测量

· 无需切割管路

· 适用于 PFA、PTFE、PP 等塑料硬管

· 支持 6～32 mm 管径

· 特别适合设备升级改造及洁净流体应用

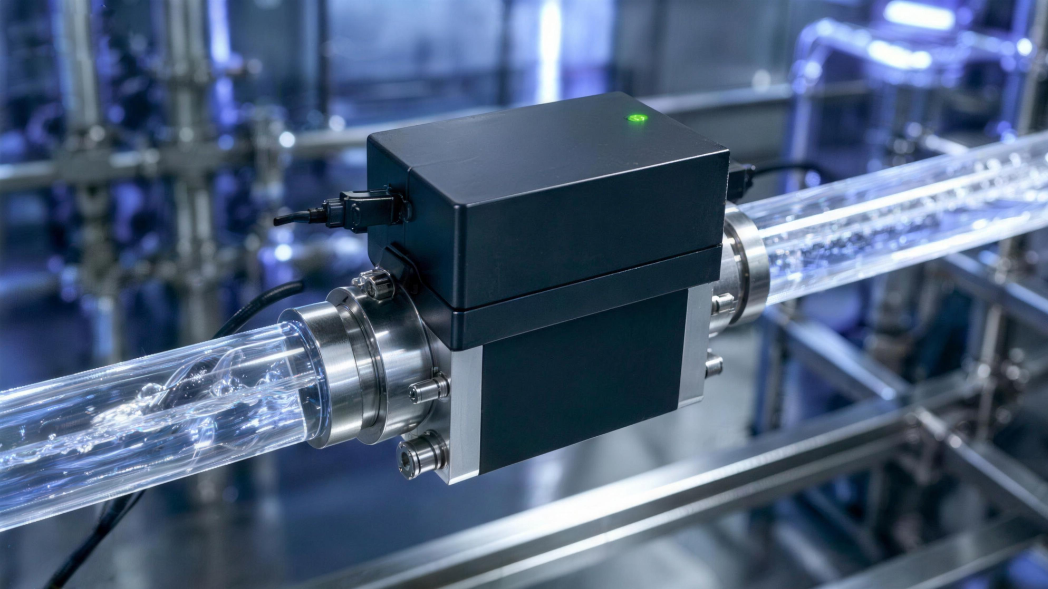

（迅音科技-CPD系列超声波流量计）

所有产品均采用超声波测量原理，无活动部件，重复精度可达 ±0.1% F.S.，支持模拟量、脉冲及RS-485 等多种输出方式，可方便接入 PLC、HMI 及 MES 系统，实现设备状态监测、报警联锁及数据采集。

从测量流量，到监测设备状态

随着成型设备向智能化、数字化方向发展，流量监测的意义已经不仅仅是获取一个流量数值，而是帮助设备持续了解冷却系统和循环系统是否处于正常状态。

通过在关键位置部署流量监测，可以帮助设备制造商提升设备可靠性，也能够帮助生产现场更快发现异常、减少停机、优化维护计划。

针对不同的设备结构、安装空间和流量范围，迅音科技可提供覆盖微小流量、小流量、中大流量及非接触安装等多种超声波流量监测方案，为成型设备状态监测提供更加灵活的解决方案。
