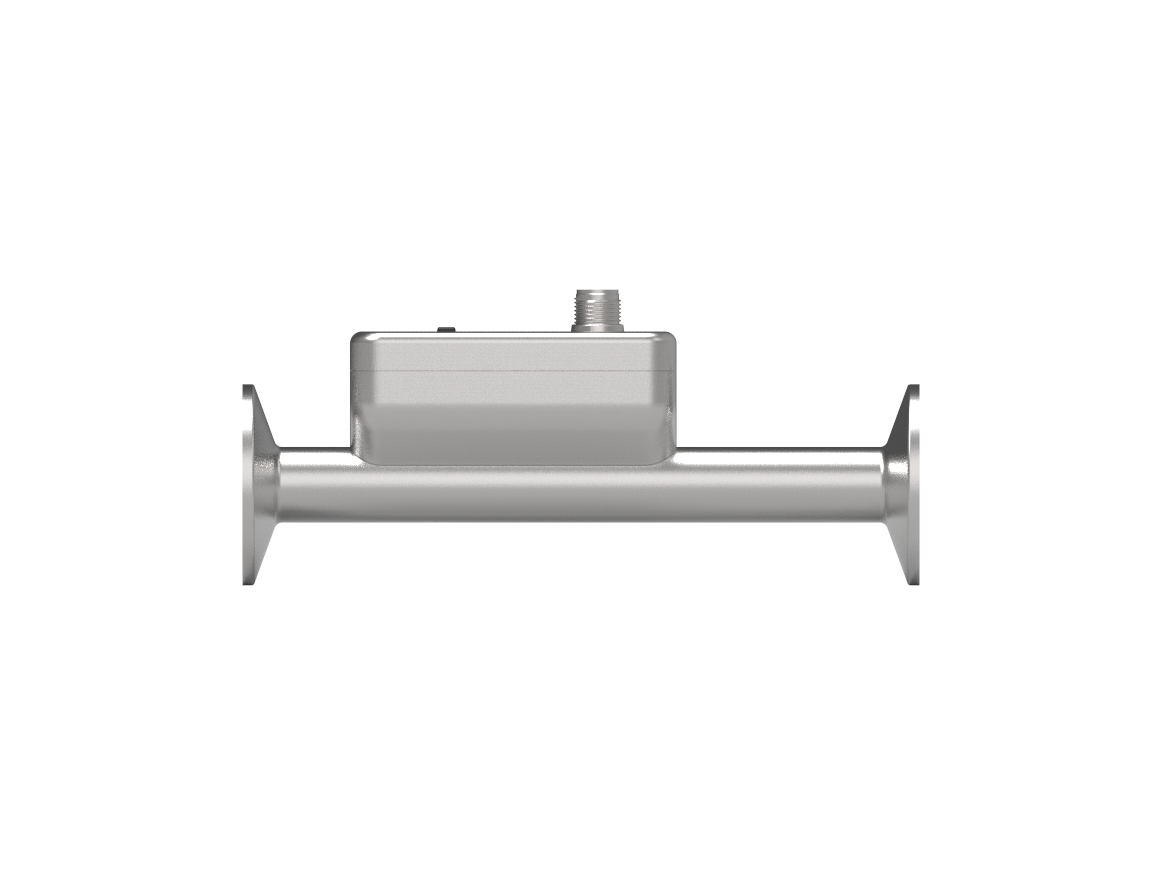

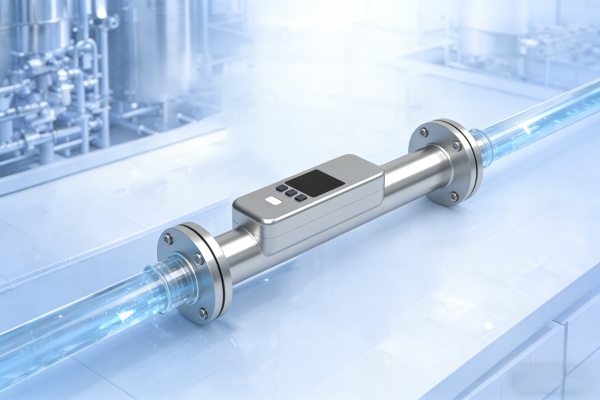

TGD系列直通式超声波流量传感器

TGD系列直通式超声波流量传感器/流量计采用集成化设计,内置显示屏和电路,可直接进行流量测量并直观读取监测数据。传感器/流量计通过国际标准管路接头整合进客户现有的流体系统,精度可达±2%,具有高精度,高灵敏度和高可靠性。传感器/流量计内部是一段直通管路,没有可移动部件和死角,因此不易磨损和结垢,方便清洁,压力损失小。与外夹式传感器/流量计相比,直通式传感器/流量计的标定对现有管路的材质和尺寸精度没有依赖性,接入系统即可开始测量,广泛应用于食品饮料,灌装喷涂,科研实验流路、工业自动化系统等。



产品特点:

·高精度、高稳定性

·可双向测量,计算流体体积,兼具气泡检测、定量灌装、流量开关功能

·内置显示屏和电路系统,无需外部计算处理系统,尺寸紧凑

·无堵塞无转向无死角,流体压力损失小

·提供标准输出方式与客户系统无缝整合



常见应用:

·食品和饮料加工行业:如牛奶、果汁、啤酒生产过程

·工业自动化:灌装设备、喷涂设备、冷却系统、润滑系统

·新能源行业:如CMP、清洗系统、冷却系统

·科学实验系统

·水处理和废水处理系统



性能参数:



可测液体

 水、饮料、汽油、油漆、化学品等,不包含或含有较少固体颗粒

精度

2% 并加上零漂移

标定

厂家缺省标定:22±3°C, 水

壳体材料

塑料

输入电压

12-30 VDC

电流消耗

低于20mA (无外部负载)

接口

8芯推拉插头

工作温度

0°C至60°C

存储温度

-20°C至70°C

屏蔽

电线接地





输入输出

RS485

电流输出3种模式可选:4-20mA,0-20mA,0-24mA;

电压输出2种模式可选:0-5V,0-10V

0-20KHz频率输出

数字输出3种模式可选:NPN, PNP, PUSH-PULL

数字输入,接地时间需大于20毫秒

配件

8芯屏蔽电缆,缺省长度1.5米

可选配件

USB数据转换器,可把一个传感器与电脑连接

流量传感器工具盒,带显示器,允许最多3个传感器同时与电脑连接

流量传感器显示屏,连接一个传感器,并将传感器电缆转接引出

数据电缆,3米,两端推拉插头,连接流量显示器和传感器
