TG直通式超声波流量传感器

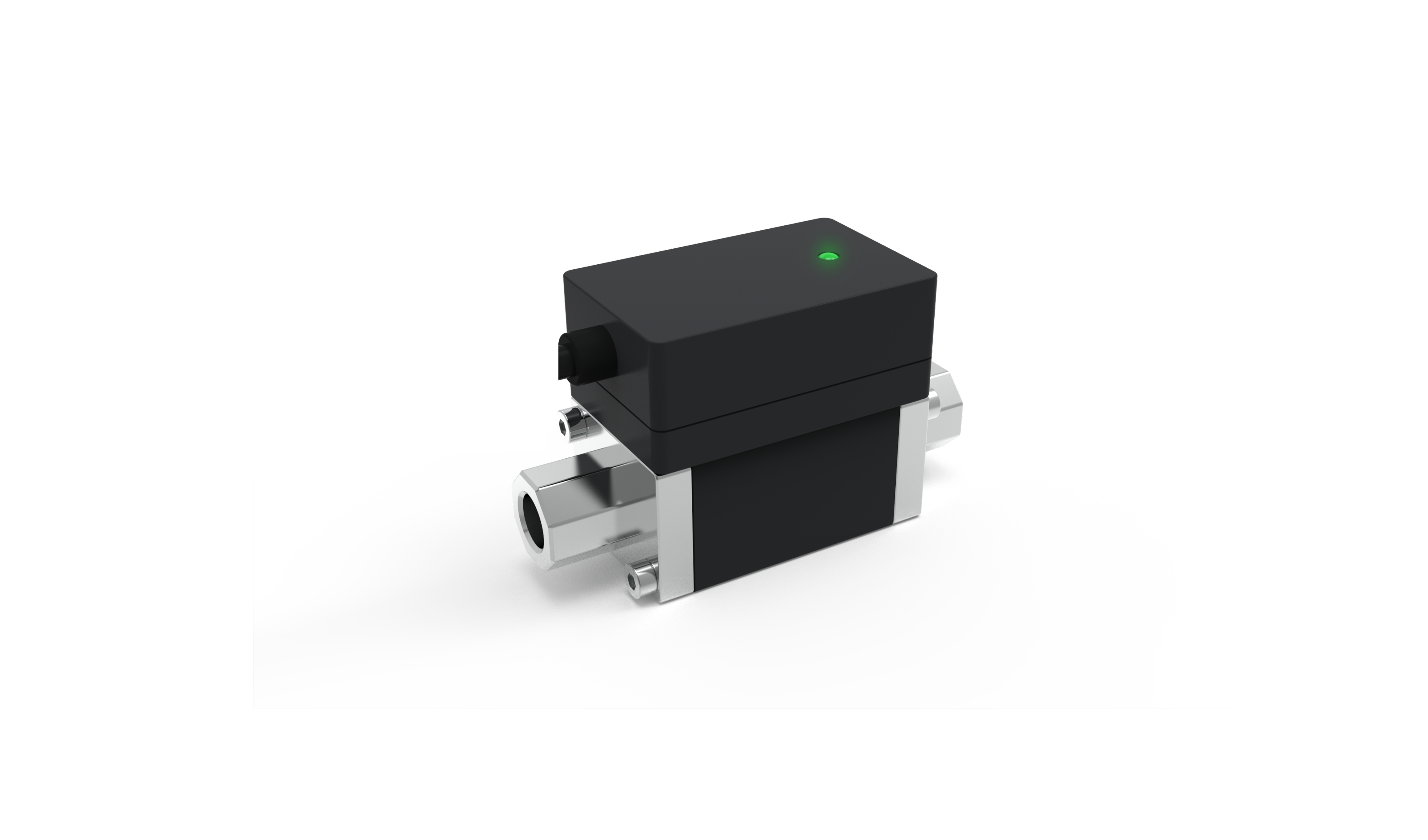

TG系列直通式超声波流量传感器/直通式超声波流量计尺寸紧凑,无需外置的电路系统即可进行测量和输出。传感器/流量计通过流体接头可以方便的整合进客户现有的流体系统,精度可达1%,具有高精度,高灵敏度和高可靠性等优点。传感器/流量计内部是一段直通管路,没有可移动部件和死角,因此不易磨损和结垢,方便清洁,压力损失小。与外夹式流量计相比,直通式流量计的标定对现有管路的材质和尺寸精度没有依赖性,接入系统即可开始测量,广泛应用于食品饮料,灌装喷涂,科研实验流路等。





产品特点:

  • 高精度高稳定性
  • 可双向测量,计算流体体积,兼具气泡检测、定量灌装、流量开关功能
  • 电路集成在传感器/流量计内部,无需外部计算处理系统,尺寸紧凑
  • 无堵塞无转向无死角,流体压力损失小
  • 提供标准输出方式与客户系统无缝整合





常见应用:

  • 医疗器械测试系统,如血透仪,人工心脏,器官移植系统,人工心肺机,血液泵的测试
  • 生物制药过程和装备,如反应容器,发酵罐,细胞培养设备,疫苗生产,切向流过滤系统,液相色谱仪,层析仪
  • 半导体生产加工过程中的流体监控,如高纯水传输管路
  • 食品,饮料加工,如牛奶,果汁,啤酒生产过程
  • 灌装设备,喷涂设备, 冷却系统,润滑系统,油路系统
  • 科学实验系统
  • 水处理和废水处理系统





标准产品信息:



产品号

量程

精度

流体连接

尺寸

TG-025N-B-11

缺省:3000 mL/min

最大:6000 mL/min

0-300mL/min:±3mL/min

100-6000mL/min: ±1%

宝塔接头

接头外径 0.3”,

塑料软管内径1/4”

TG-038N-B-11

缺省: 4000 mL/min

最大:8000 mL/min

0-200mL/min:±6mL/min

200-8000mL/min: ±1%

宝塔接头

外径 0.44”,

塑料软管内径3/8”

TG-025N-B-21

缺省:3000 mL/min

最大:6000 mL/min

0-300mL/min:±3mL/min

100-6000mL/min: ±1%

BSPP

(G螺纹)

1/4” 公平行螺纹

TG-050N-B-21

缺省: 5000 mL/min

最大:10000 mL/min

0-300mL/min:±9mL/min

300-10000mL/min: ±1%

BSPP

(G螺纹)

1/2” 公平行螺纹

TG-063N-B-21

缺省: 7000 mL/min

最大:15000 mL/min

0-500mL/min:±15mL/min

500-15000mL/min: ±1%

BSPP

(G螺纹)

5/8” 公平行螺纹

TG-075N-B-21

缺省:10000mL/min

最大:20000 mL/min

0-800mL/min:±24mL/min

800-20000mL/min: ±1%

BSPP

(G螺纹)

3/4” 公平行螺纹

TG-100N-B-21

缺省:25000mL/min

最大:50000 mL/min

0-1000mL/min:±30mL/min

1000-50000mL/min:±1%

BSPP

(G螺纹)

1” 公平行螺纹











性能参数:



可测液体

 水,血液,饮料,汽油,油漆等,不包含或含有较少固体颗粒

精度

1% 并加上零漂移

标定

厂家缺省标定:22±3 °C, 水

壳体材料

塑料

输入电压

12-30 VDC

电流消耗

低于20mA (无外部负载)

接口

8芯推拉插头

工作温度

0°C至60°C

存储温度

-20°C至70°C

屏蔽

电线接地





输入输出

  1. RS485
  2. 电流输出3种模式可选:4-20mA,0-20mA,0-24mA; 电压输出2种模式可选:0-5V,0-10V
  3. 0-20KHz频率输出
  4. 数字输出3种模式可选:NPN, PNP, PUSH-PULL
  5. 数字输入,接地时间需大于20毫秒

配件

8芯屏蔽电缆,缺省长度1.5米

可选配件

  1. USB数据转换器,可把一个传感器与电脑连接
  2. 流量传感器工具盒,带显示器,允许最多3个传感器同时与电脑连接
  3. 流量传感器显示屏,连接一个传感器,并将传感器电缆转接引出
  4. 数据电缆,3米,两端推拉插头,连接流量显示器和传感器
